Mit einem externen Gerät koppeln

Du kannst die Node auch mit einem externen Gerät koppeln. Sie funktioniert dann wie ein Funkgerät: Sie sendet ihre Messwerte per Funk und muss im externen Gerät per AES-Schlüssel eingebunden werden. Du koppelst die Node dabei manuell per Knopfdruck und ordnest die Ports ebenfalls manuell zu.

Wo finde ich den AES-Schlüssel?

Den AES-Schlüssel der Node findest du auf deiner Node selbst.

Ports an der Node zuordnen​

Jede der vier LEDs steht dabei für einen Port. Die Nummern der Ports siehst du auf dem Bild.

Seitlich an der Node siehst du, an welchem Anschluss du deinen Sensor eingesteckt hast.

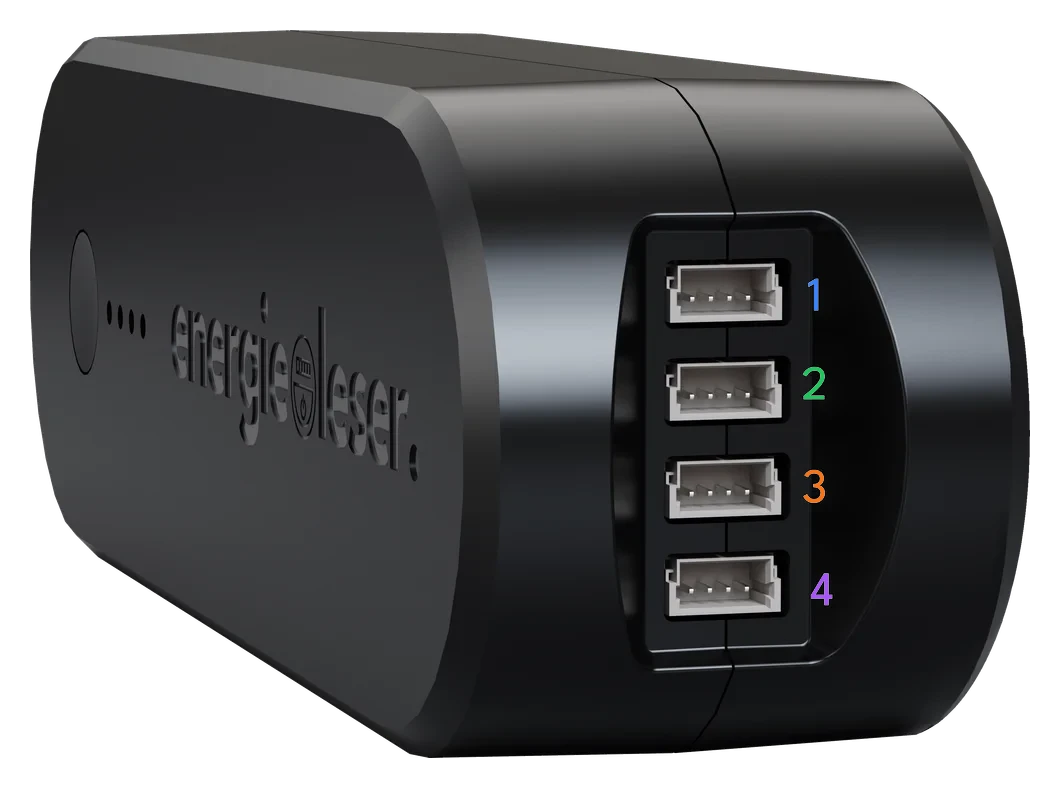

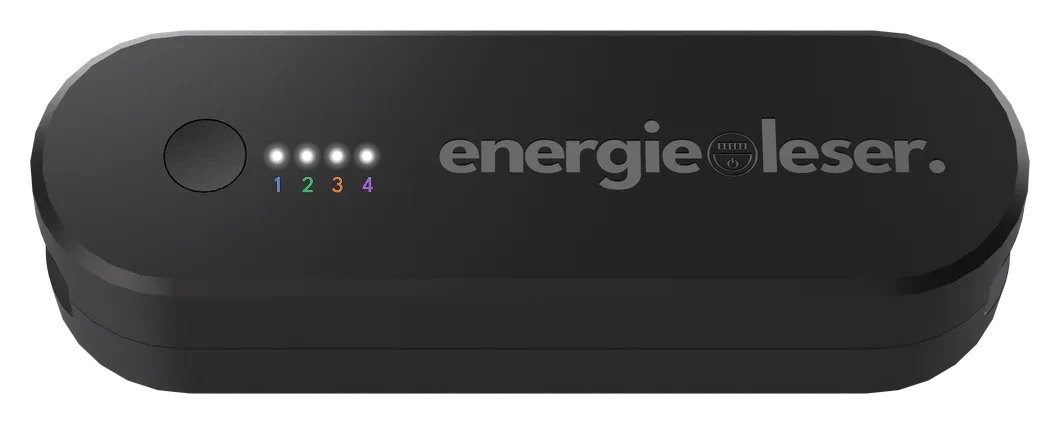

energieleser.node mit der Taste und den vier nummerierten LEDs 1 bis 4Die Ports an der Seite der Node, nummeriert von 1 bis 4

  1. Port wählen. Drücke die Taste kurz, bis die LED des gewünschten Ports leuchtet. Die LEDs stehen hier für die Ports:

    • LED 1 = Port 1
    • LED 2 = Port 2
    • LED 3 = Port 3
    • LED 4 = Port 4

    Halte die Taste dann etwa 2 Sekunden gedrückt, um den Port zu bestätigen.

  2. Zählerart wählen. Drücke die Taste kurz, bis die passende LED leuchtet. Die LEDs stehen hier für die Zählerart:

    • LED 1 = Gas
    • LED 2 = Wasser
    • LED 3 = Strom
    • LED 4 = Wärme

    Halte die Taste etwa 2 Sekunden gedrückt, um zu bestätigen. Die LEDs blinken zur Bestätigung, danach geht die Node in den Energiesparmodus.

  3. Schnittstelle wählen. Nur bei Strom an Port 1 wählst du zusätzlich die Schnittstelle: Mit einem kurzen Tastendruck wechselst du zwischen Impuls und TTL, erkennbar an einem Muster aus zwei LEDs. Halte die Taste etwa 2 Sekunden gedrückt, um zu speichern. Bei TTL sucht die Node anschließend deinen Zähler.

  4. Wiederholen. Wiederhole die Schritte für jeden Port, den du nutzt.

Ohne Zuordnung wird ein Port nicht ausgelesen

Ein Port wird erst ausgelesen, wenn du ihm eine Zählerart zugeordnet hast. Bei einem Port ohne Zuordnung geht die Node davon aus, dass nichts angeschlossen ist.
