Sensoren an Node anschließen
Jeder Sensor wird mit seinem Kabel an einen Port der Node angeschlossen. Es gibt keine zusätzliche Verkabelung – einfach einstecken.
Bis zu 4 Zähler pro Node
Mit einer Node kannst du bis zu 4 Zähler gleichzeitig auslesen, wenn sie sich in Reichweite zueinander befinden. Liegen deine Zähler weiter auseinander, brauchst du mehrere Nodes.
An welchen Port gehört der Sensor?

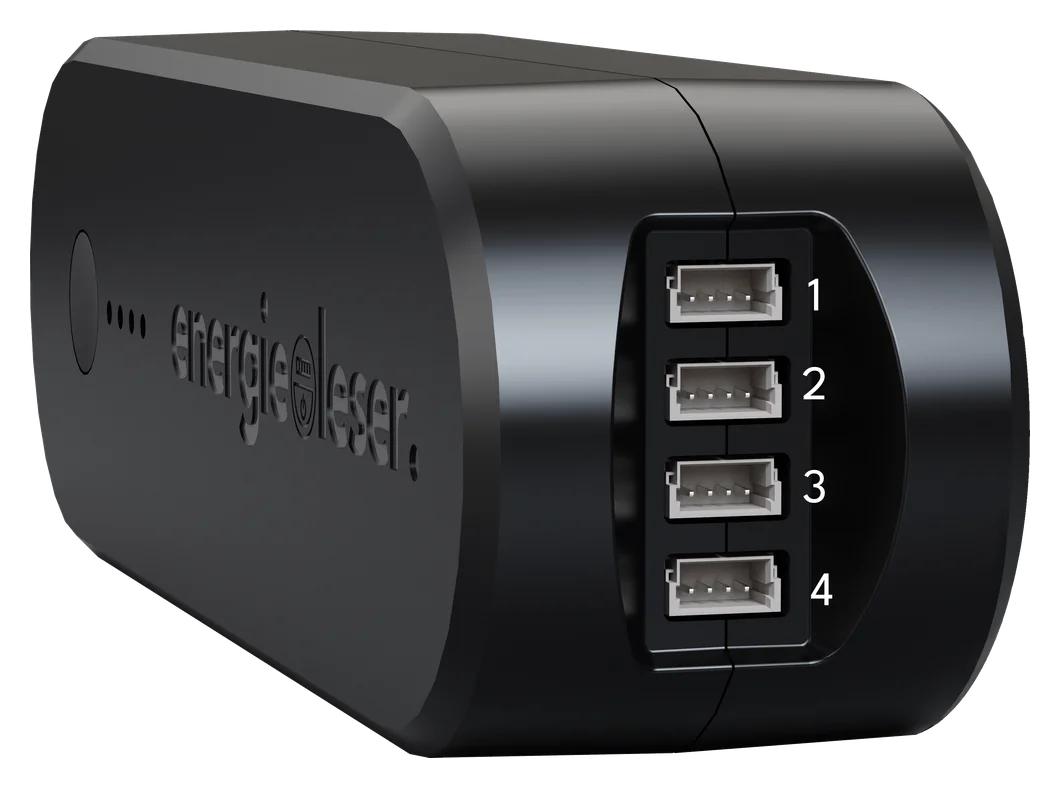

Die Übersicht zeigt die Nummerierung der Ports:
Die Anleitung zur Anbringung des Sensors am Zähler findest du über die Links in der Spalte „Sensor (Anleitung)“.
| Zählertyp | Sensor (Anleitung) | Anschluss-Port der Node (Empfehlung) | Weitere Hinweise |
|---|---|---|---|
| Strom | stromleser.ttl | Ausschließlich Port 1 + 2 | Maximal 2 dieser Sensoren können an eine Node angeschlossen werden. |
| Strom | stromsensor.S0 | Empfehlung Port 3 + 4 | Beliebiger Port möglich. Empfehlung basiert auf der Batterielaufzeit. |
| Strom | stromsensor.S0light | Empfehlung Port 3 + 4 | Beliebiger Port möglich. Empfehlung basiert auf der Batterielaufzeit. |
| Gas | gassensor.pulse | Empfehlung Port 3 + 4 | Beliebiger Port möglich. Empfehlung basiert auf der Batterielaufzeit. |
| Gas | gassensor.reed | Empfehlung Port 3 + 4 | Beliebiger Port möglich. Empfehlung basiert auf der Batterielaufzeit. |
| Wasser | wassersensor.pulse | Empfehlung Port 3 + 4 | Beliebiger Port möglich. Empfehlung basiert auf der Batterielaufzeit. |
| Wasser | wassersensor.reed | Empfehlung Port 3 + 4 | Beliebiger Port möglich. Empfehlung basiert auf der Batterielaufzeit. |
| Wärme | wärmeleser | Ausschließlich Port 1 + 2 | Maximal 2 dieser Sensoren können an eine Node angeschlossen werden. |
stromleser.ttl und wärmeleser nur an Port 1 + 2
Diese beiden Sensoren funktionieren nur an Port 1 + 2. Alle anderen Sensoren kannst du an jedem Port anschließen.
Nächster Schritt
Weiter geht es mit Sensoren am Zähler anbringen.
