stromsensor.S0
Gefahr: Der Zähler, an dem der stromsensor.S0 angebracht wird, steht unter Netzspannung.
Mögliche Folge: Bei Berührung spannungsführender Teile besteht die Gefahr eines lebensgefährlichen Stromschlags.
Maßnahme: Die Montage darf nur von einer Elektrofachkraft durchgeführt werden. Führe sie nicht selbst durch. Öffne keine Zähler-, Sicherungs- oder Verteilerschränke und berühre keine freiliegenden Leitungen oder Kontakte.

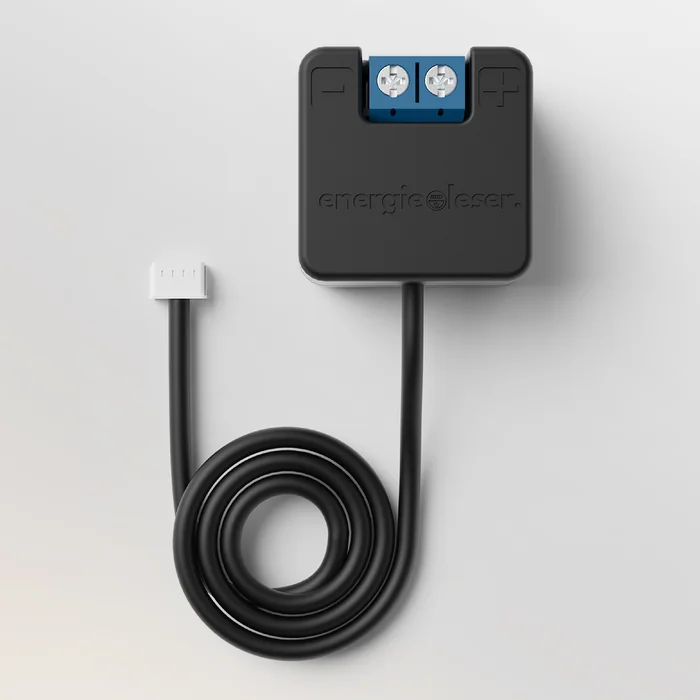

Der stromsensor.S0 liest Zwischenzähler mit S0-Schnittstelle aus. Du verbindest ihn per Kabel mit der Node und bringst ihn an deinem Zähler an.
Schließe den stromsensor.S0 am besten an Port 3 oder 4 der Node an. Jeder Port ist möglich, Port 3 + 4 verlängern aber die Laufzeit der Batterie.
Ist das der richtige Sensor?

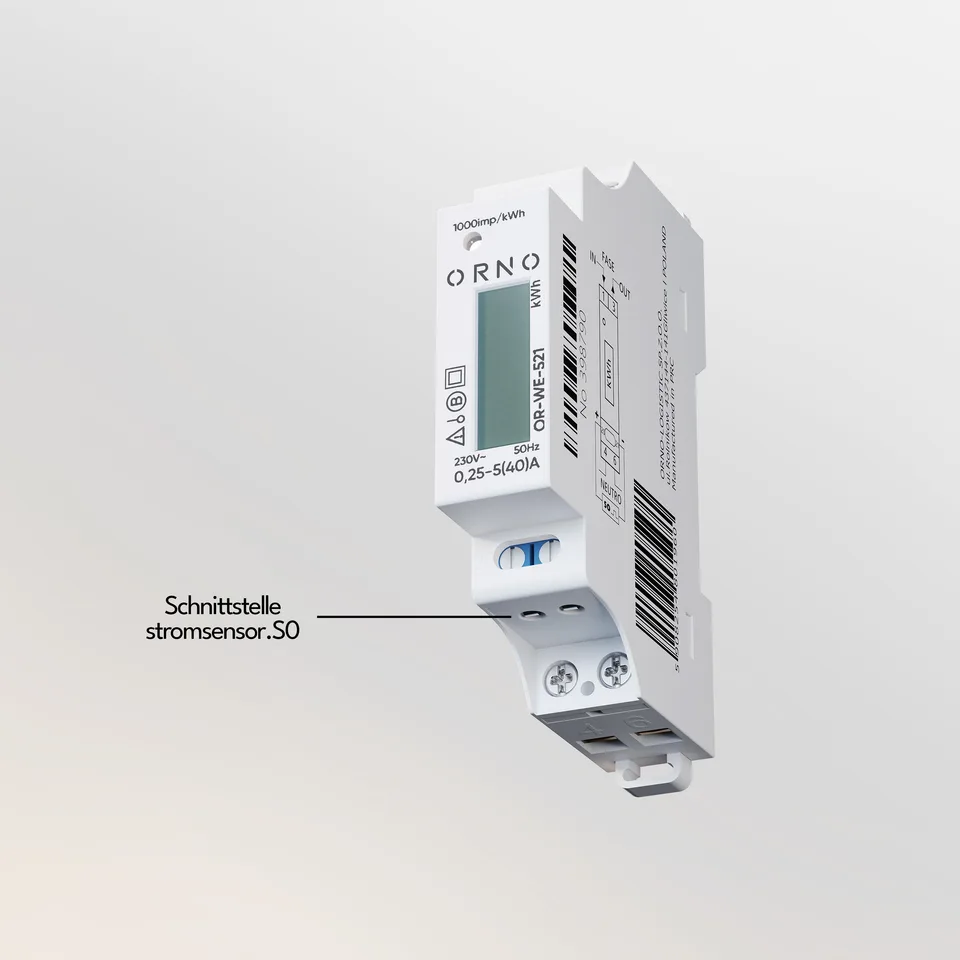

Dein Zähler passt zum stromsensor.S0, wenn du darauf die Beschriftung „S0“ findest. Die markierte Stelle zeigt die Schnittstelle, an der du den Sensor anbringst.
Prüfe dein Zählermodell in der Kompatibilitätsliste auf energieleser.de.
Sensor anschließen und anbringen
Die Montage am Zähler darf nur eine Elektrofachkraft durchführen – siehe die Warnung oben auf dieser Seite.
1. Sensor mit der Node verbinden
Stecke das Kabel des Sensors in einen Port der Node – am besten in Port 3 oder 4, so hält die Batterie am längsten. Welche Ports für welchen Sensor möglich sind, steht unter Sensoren an Node anschließen.

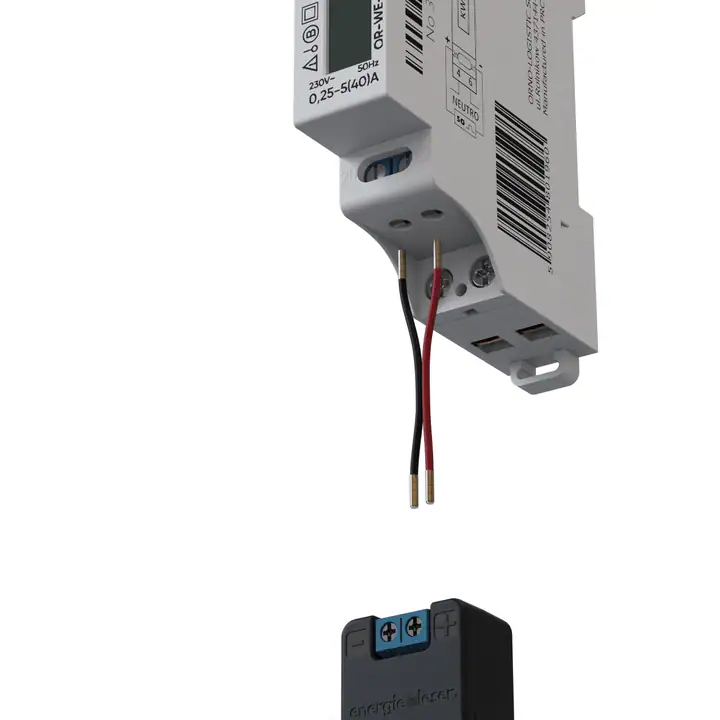

2. Sensor an der Schnittstelle deines Zählers anbringen
Nächster Schritt
Sind alle Sensoren angeschlossen und angebracht, geht es weiter mit Node anbringen.
