Anleitung: Daten von mehr als 3 Stromzählern auslesen

Schritt 1: Software-Seriell-Funktion aktivieren

Um mehr als 3 Stromzähler auslesen zu können, müssen wir zuerst die Software-Seriell-Funktion aktivieren. Diese ist in der Firmware, die standardmäßig auf dem WiFi-Stromleser installiert ist, noch nicht freigeschaltet. Deshalb installieren wir zuerst eine passende Firmware.

Schritt 2: Korrekte Firmware herunterladen

info

Die spezielle Multi-Meter-Firmware ist in Vorbereitung. Bitte kontaktiere den Support unter energieleser.de für weitere Informationen.

Schritt 3: Firmware über Tasmota Web Installer installieren

1. Gehe zum Tasmota Web Installer.

2. Klicke auf “Upload” und wähle die heruntergeladene Firmware-Datei aus.

3. Verbinde deinen WiFi-Stromleser über ein USB-Kabel mit deinem Laptop.

4. Klicke auf “Connect” und wähle den korrekten COM-Port aus.

5. Aktiviere die Option “Erase device”, um alte Daten zu entfernen.

6. Klicke auf “Install” und warte, bis die Installation abgeschlossen ist.

   Nicht trennen

   Trenne das Gerät während der Installation nicht vom Strom.

7. Sobald der Vorgang abgeschlossen ist, startet der Stromleser automatisch neu.

Schritt 4: Skript für mehrere Zähler konfigurieren

Nach der Firmware-Installation kannst du das folgende Beispielskript für das Auslesen von 4 Stromleser TTL-Sensoren + 1 WiFi-Stromleser einrichten.

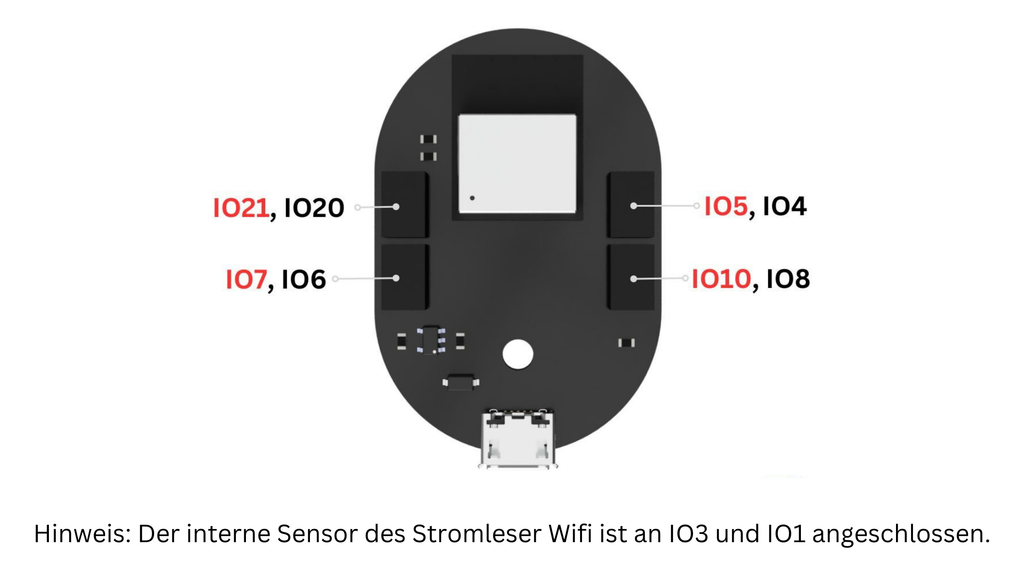

• Stromleser WIFI → Interner Port (IO1), wird für den Hauptzähleranschluss verwendet.
• TTL1 → Oberer rechter Port (IO4), für den zweiten Zähler.
• TTL2 → Unterer rechter Port (IO8), für den dritten Zähler.
• TTL3 → Oberer linker Port (IO20), für den vierten Zähler.
• TTL4 → Unterer linker Port (IO6), für den fünften Zähler.

Beispielskript (4TTL + 1 Power Reader WiFi)

>D
>B
->sensor53 r
>M 5
+1,3,s,16,9600,MT1,1
+2,10,s,16,9600,MT3,8
+3,-5,s,16,9600,MT2,4
+4,-21,s,16,9600,MT4,20
+5,-7,s,16,9600,MT5,6


1,77070100010800ff@1000,Verbrauch,kWh,E_in,3
1,77070100020800ff@1000,Einspeisung,kWh,E_out,3
1,77070100100700ff@1,akt. Leistung,W,Power,0
1,77070100000009ff@#,Server_ID,,Server_ID,0

2,=h--
2,77070100010800ff@1000,Verbrauch,kWh,E_in,3
2,77070100020800ff@1000,Einspeisung,kWh,E_out,3
2,77070100100700ff@1,akt. Leistung,W,Power,0
2,77070100000009ff@#,Server_ID,,Server_ID,0

3,=h--
3,77070100010800ff@1000,Verbrauch,kWh,E_in,3
3,77070100020800ff@1000,Einspeisung,kWh,E_out,3
3,77070100100700ff@1,akt. Leistung,W,Power,0
3,77070100000009ff@#,Server_ID,,Server_ID,0

4,=h--
4,77070100010800ff@1000,Verbrauch,kWh,E_in,3
4,77070100020800ff@1000,Einspeisung,kWh,E_out,3
4,77070100100700ff@1,akt. Leistung,W,Power,0
4,77070100000009ff@#,Server_ID,,Server_ID,0

5,=h--
5,77070100010800ff@1000,Verbrauch,kWh,E_in,3
5,77070100020800ff@1000,Einspeisung,kWh,E_out,3
5,77070100100700ff@1,akt. Leistung,W,Power,0
5,77070100000009ff@#,Server_ID,,Server_ID,0
#

Schritt 5: Einrichtung überprüfen

1. Starte den WiFi-Stromleser neu.

2. Öffne die Tasmota-Konsole, um zu prüfen, ob alle Zähler (MT1–MT5) erkannt werden.

3. Du solltest nun Live-Daten sehen wie:

   • Verbrauch
   • Einspeisung
   • akt. Leistung
