Hardware Installation

Wenn Sie einen zusätzlichen TTL-Lesekopf hinzufügen möchten, folgen Sie den nächsten Schritten.

Schritt 1: TTL-Lesekopf anschließen

Stecken Sie den TTL-Lesekopf in die Pins IO5 (TX) und IO4 (RX) Ihres Stromleser.Tasmota Boards.

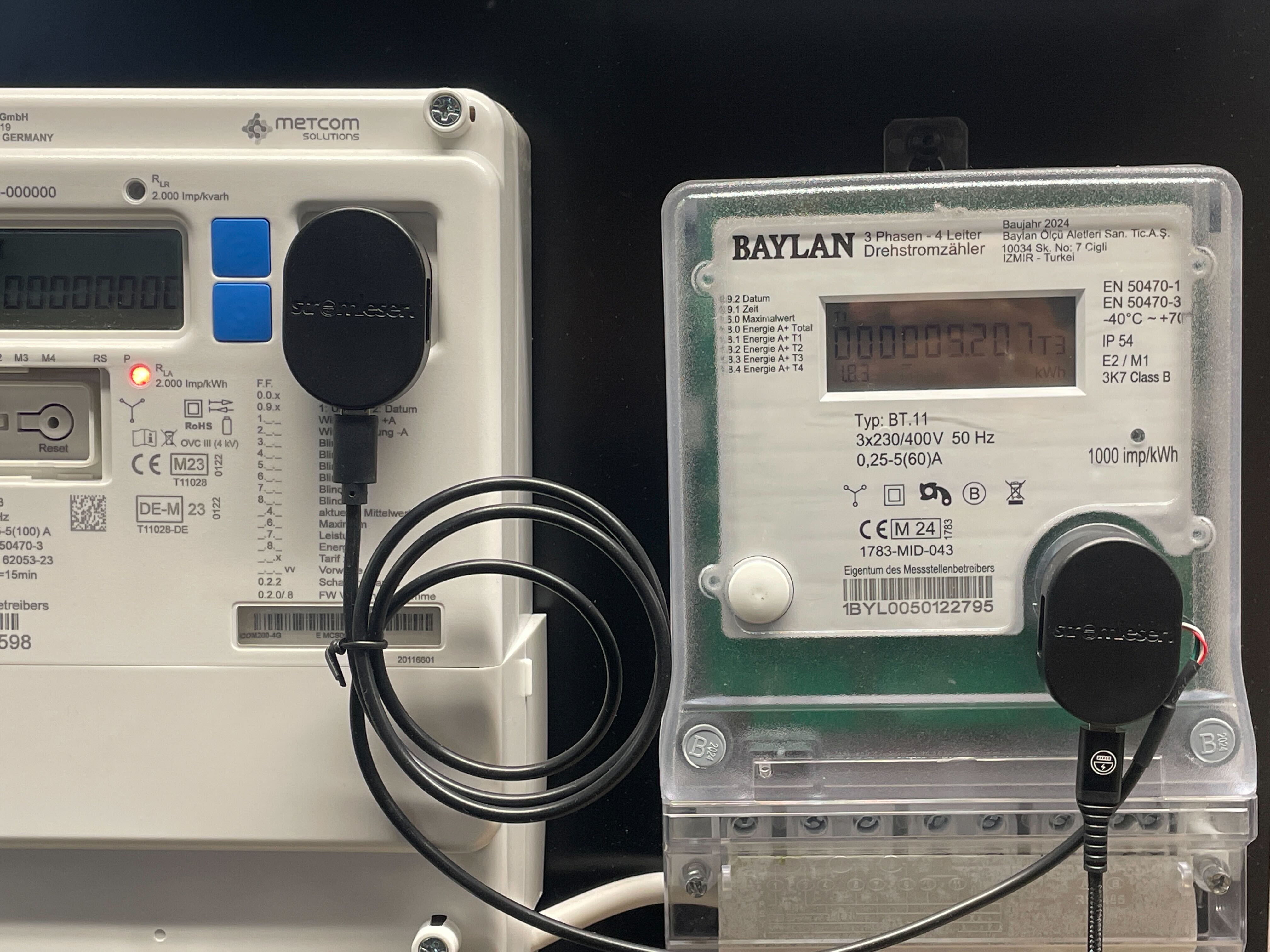

Befestigen Sie den TTL-Kopf am optischen Port des zweiten Stromzählers. Achten Sie auf eine feste Ausrichtung mit dem LED/IR-Port. Falls die Messwerte später instabil erscheinen, justieren Sie die Ausrichtung leicht (30–45° Neigung hilft oft).

TTL-Kabel Farbcodes (Optional)

Nicht erforderlich, wenn Sie Stromleser TTL mit Stromleser.Tasmota verwenden. Nur nötig bei Verbindung mit einem Entwicklungsboard:

• Rot → VCC (+3,3 V)
• Schwarz → GND
• Grün → RX (IO4)
• Weiß → TX (IO5)
